Ett stallfönster med bruten köldbrygga minskar den direkta värmeledningen genom stålprofilen. Det kan ge varmare invändiga ytor och mindre värmeförlust än ett traditionellt stålfönster, men rätt val beror på om utrymmet är uppvärmt, hur hög fuktbelastningen är och vilka egenskaper hela fönsterkonstruktionen har.
Det räcker alltså inte att endast titta på isolerglaset. Glas, karm, båge, tätningar, profil och montering behöver bedömas tillsammans. I den här guiden går vi igenom vad en bruten köldbrygga är, när lösningen är relevant och vilka uppgifter du bör kontrollera innan du beställer.
Vad är en köldbrygga?
En köldbrygga är en del av en konstruktion där värme lättare leds från den varma sidan till den kalla. Den kan uppstå när ett värmeledande material skapar en sammanhängande förbindelse genom byggnadens klimatskärm.
Stål leder värme effektivt. I ett traditionellt stålfönster kan samma stålprofil därför ha kontakt med både inomhus- och utomhussidan. När det är kallt ute blir även den invändiga delen av profilen kallare.
Det kan bidra till:
- ökad värmeförlust genom karm och båge
- lägre yttemperatur på den invändiga profilen
- kallras nära fönstret
- större risk för kondens när varm och fuktig luft möter den kalla ytan
Hur stor påverkan blir beror på profilens utformning, temperaturskillnaden, luftfuktigheten och hur fönstret är anslutet till väggen.
Hur bryts köldbryggan i ett stålfönster?
I en termiskt bruten konstruktion delas den invändiga och utvändiga delen av stålprofilen. Mellan delarna placeras ett material som leder betydligt mindre värme än stål.
Principen är att den direkta metalliska förbindelsen mellan inne och ute bryts. Den isolerande delen fungerar som en termisk avskiljning och minskar värmeflödet genom profilen.

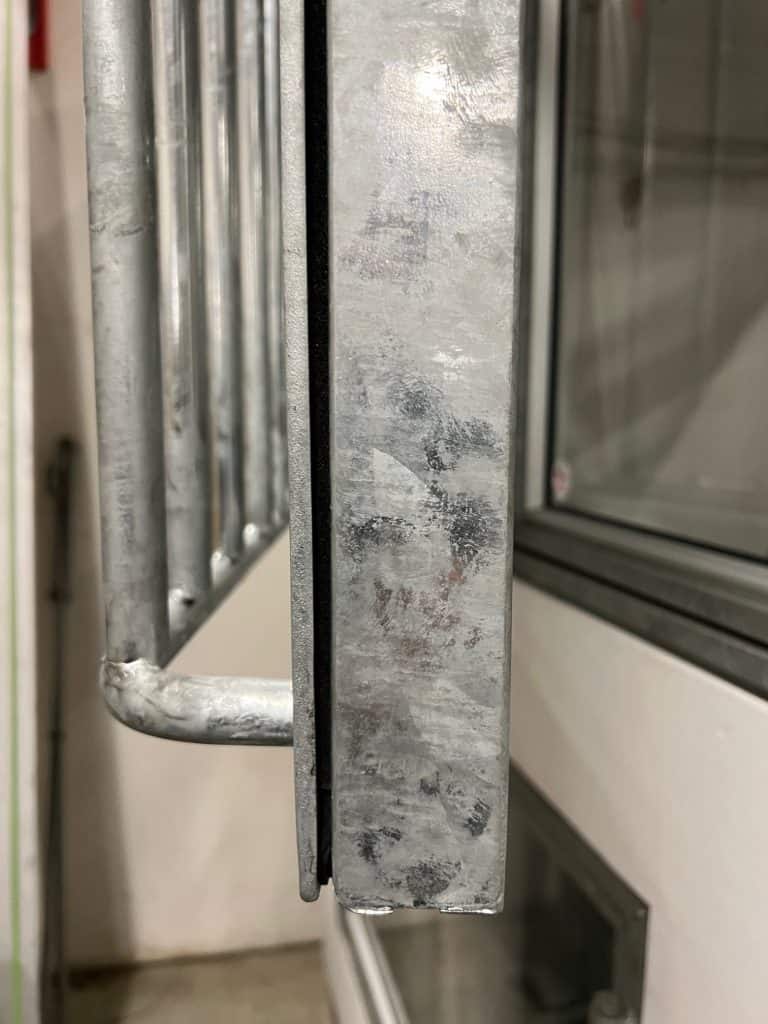

JABAs stallfönster Modell Nordic är enligt den aktuella produktbeskrivningen uppbyggda som en sandwichkonstruktion där ett lager gummi separerar ståldelarna. Från utsidan kan modellen kombineras visuellt med JABAs traditionella stålfönster, samtidigt som konstruktionen har andra termiska egenskaper.
Du hittar modeller och aktuella produktspecifikationer på sidan om stallfönster i stål.
Varför räcker det inte att fylla en stålprofil med isolering?
En ihålig stålprofil kan innehålla luft eller ett fyllnadsmaterial, men själva stålet bildar fortfarande en sammanhängande väg mellan den varma och den kalla sidan. Att fylla hålrummet förändrar därför inte den grundläggande värmeledningen genom stålet på samma sätt som en verklig termisk avskiljning.
Det betyder inte att all profilutformning är likvärdig. Profilens form, godstjocklek och uppbyggnad påverkar resultatet. Den avgörande principen är dock att ett obrutet metalliskt samband fortsätter att leda värme, även om hålrummet fylls.
Isolerglas och bruten köldbrygga löser olika delar
Glaset och stålprofilen är två olika delar av fönstrets värmetekniska funktion. Ett isolerglas kan minska värmeförlusten genom glasytan, men det bryter inte automatiskt köldbryggan genom karm och båge.
På samma sätt ger en termiskt bruten profil inte automatiskt hela fönstret ett visst U-värde. För att bedöma hela konstruktionen behövs dokumentation som omfattar mer än glaset.
Kontrollera därför alltid om ett angivet U-värde gäller:
- glasets mittpunkt
- den specifika glasuppbyggnaden
- karm eller profil
- hela fönstret i en angiven storlek
JABAs Modell Nordic anges med 4-16-4 mm isolerglas och ett uppgivet U-värde på 1,1 W/m²K för glaset. Det värdet ska inte utan vidare användas som U-värde för hela fönstret.
När är ett stallfönster med bruten köldbrygga relevant?
Lösningen är särskilt värd att överväga när det finns en tydlig temperaturskillnad mellan inne och ute.
Delvis uppvärmda utrymmen
Sadelrum, behandlingsrum, verkstäder och personalutrymmen hålls ofta varmare än själva stallet. Där kan en termiskt bruten profil bidra till att minska värmeförlusten genom stålkonstruktionen och höja temperaturen på den invändiga profilen.
Uppvärmda byggnadsdelar
I ett permanent uppvärmt utrymme blir fönstret en del av byggnadens klimatskärm. Då bör hela fönstrets dokumenterade prestanda kontrolleras mot projektets krav. Ett stallfönster ska inte väljas enbart utifrån glasets uppgifter eller ett allmänt påstående om att konstruktionen är isolerad.
Ouppvärmda stall med kondensproblem
En termiskt bruten profil kan även vara relevant i ett ouppvärmt stall om det regelbundet uppstår kondens på kalla stålprofiler. Den kan ge en varmare invändig yta, men orsaken till fukten behöver fortfarande bedömas.
Hög luftfuktighet, otillräcklig ventilation, luftläckage eller en kall vägganslutning kan fortsätta att skapa problem även efter ett fönsterbyte. Läs mer i guiden om stallfönster för svenskt klimat.
Byggnader där uttrycket ska bevaras
Stålfönster används ofta för sina slanka profiler och sitt klassiska uttryck. En termiskt bruten stålkonstruktion kan vara ett alternativ när utseendet är viktigt, men en traditionell obruten profil inte passar byggnadens temperaturförhållanden.
När kan en traditionell stålprofil vara tillräcklig?
Ett fönster med bruten köldbrygga är inte automatiskt nödvändigt i alla häststall. I ett välventilerat och ouppvärmt utrymme där temperaturen ligger nära utomhustemperaturen kan en traditionell stålkonstruktion vara ett rimligt val.
Det gäller särskilt när:
- huvudsyftet är dagsljus och säker avskärmning
- utrymmet inte ska hållas varmt
- ventilationen är planerad för stallmiljön
- kondens inte är ett återkommande problem
- fönstret kan rengöras och underhållas enkelt
- den lägre investeringen väger tyngre än den termiska förbättringen
Beslutet bör baseras på byggnadens användning, inte på antagandet att den dyraste konstruktionen alltid är rätt.
Bruten köldbrygga minskar inte all kondens
Kondens bildas när en yta är kallare än luftens daggpunkt. En termiskt bruten profil kan höja den invändiga yttemperaturen, men kan inte styra luftfuktigheten i stallet.
Kondens kan fortfarande förekomma på:
- glasets kanter
- infästningar och beslag
- kalla delar av väggen
- fönsterbleck och smygar
- områden med luftläckage
- delar som kyls av utomhusluft när fönstret står öppet
Om det regelbundet rinner vatten från fönstret bör ventilation, fukttillskott, temperatur och montage kontrolleras tillsammans. Ett produktbyte utan orsaksanalys riskerar att flytta problemet till en annan kall yta.
Montaget kan skapa en ny köldbrygga
Ett termiskt förbättrat fönster fungerar inte optimalt om anslutningen mot väggen är bristfällig. Karmens placering, infästning, fogning, isolering och fönsterbleck påverkar både värmeflöde och fuktsäkerhet.
Kontrollera bland annat:
- var i väggens djup fönstret ska placeras
- hur utrymmet mellan karm och muröppning hanteras
- om anslutningen är lufttät på rätt sida
- hur regnvatten leds bort från fasaden
- om metalliska infästningar skapar lokala köldbryggor
- om befintliga smygar eller fönsterbleck behöver byggas om
Vid nybyggnation eller uppvärmda utrymmen bör montagelösningen samordnas med den som ansvarar för byggnadens klimatskärm.
Vilken dokumentation bör du be om?
För att kunna jämföra produkter behöver uppgifterna avse samma sak.
Be om information om:
- profilens termiska uppbyggnad
- glasets uppbyggnad och dokumenterade U-värde
- om det finns ett verifierat värde för hela fönstret
- karmdjup och byggmått
- glaslister, tätningar och låsanordningar
- ytbehandling och korrosionsskydd
- öppningsfunktion och hållbeslag
- skyddsgaller och spaltavstånd
- underhåll och reservdelar
Om uppgifterna ska användas i en energiberäkning behöver den som utför beräkningen avgöra vilken dokumentation som krävs.
Så väljer du mellan traditionell och termiskt bruten profil
- Fastställ om utrymmet är ouppvärmt, delvis uppvärmt eller uppvärmt.
- Beskriv temperatur och luftfuktighet under vintern.
- Dokumentera var kondens eller kallras uppstår i dag.
- Kontrollera om problemet gäller glas, profil, vägganslutning eller ventilation.
- Jämför glasets data separat från hela fönstrets egenskaper.
- Bedöm fasadens väderexponering och behov av korrosionsskydd.
- Planera montaget som en del av väggkonstruktionen.
- Välj lösning utifrån användning och dokumenterade behov.
Sammanfattning
Ett stallfönster med bruten köldbrygga minskar den direkta värmeledningen genom stålprofilen. Det kan vara särskilt relevant i delvis uppvärmda utrymmen, vid tydliga temperaturskillnader eller där traditionella stålprofiler återkommande blir mycket kalla.
Lösningen ska samtidigt bedömas som en del av hela fönstret och byggnaden. Isolerglas, profil, tätningar, montage, ventilation och luftfuktighet påverkar tillsammans resultatet.
JABA erbjuder både traditionella stålfönster och Modell Nordic med bruten köldbrygga i fasta och öppningsbara utföranden. Använd guiden till att välja stallfönster för en bredare genomgång eller kontakta JABA med mått, foton och information om hur byggnaden används.
