Rätt mått är grunden för ett stallfönster som passar öppningen och fungerar som planerat. Mät därför inte bara en bredd och en höjd. Kontrollera öppningen på flera ställen, mät diagonalerna och dokumentera vägg, smyg, fönsterbleck, golvnivå och tillgängligt utrymme runt fönstret.
Den här guiden visar vilket underlag som normalt behövs inför en offert eller beställning. Exakta tillverkningsmått och monteringsmån ska alltid fastställas tillsammans med leverantören. Dra inte själv av ett godtyckligt antal millimeter från muröppningen.
Bestäm först vad du mäter
Det vanligaste mätfelet är att olika mått blandas ihop. Ett mått kan avse den fria muröppningen, utsidan av en befintlig karm eller den synliga glasytan. De tre måtten är inte utbytbara.
Ange därför tydligt om du mäter:
- muröppningens fria bredd och höjd
- karmyttermåttet på ett befintligt fönster
- öppningen efter att den gamla karmen har tagits bort
- ett planerat hålmått på en ritning
- den synliga delen av ett fönster som ska efterliknas
Vid renovering är muröppningen vanligtvis det viktigaste underlaget. Om det befintliga fönstret ska sitta kvar tills det nya levereras behöver du även visa hur den gamla karmen är monterad.
Verktyg som är bra att ha
- måttband eller lasermätare
- vattenpass
- vinkelhake
- rak regel eller rätskiva
- papper eller digital skiss
- kamera eller mobiltelefon
- märkpenna och tillfälliga etiketter om flera öppningar ska mätas
En lasermätare är snabb, men ett vanligt måttband kan vara lättare i en ojämn eller djup muröppning. Kontrollera kritiska mått med två metoder om öppningen är svår att komma åt.
Mät bredden på minst tre ställen

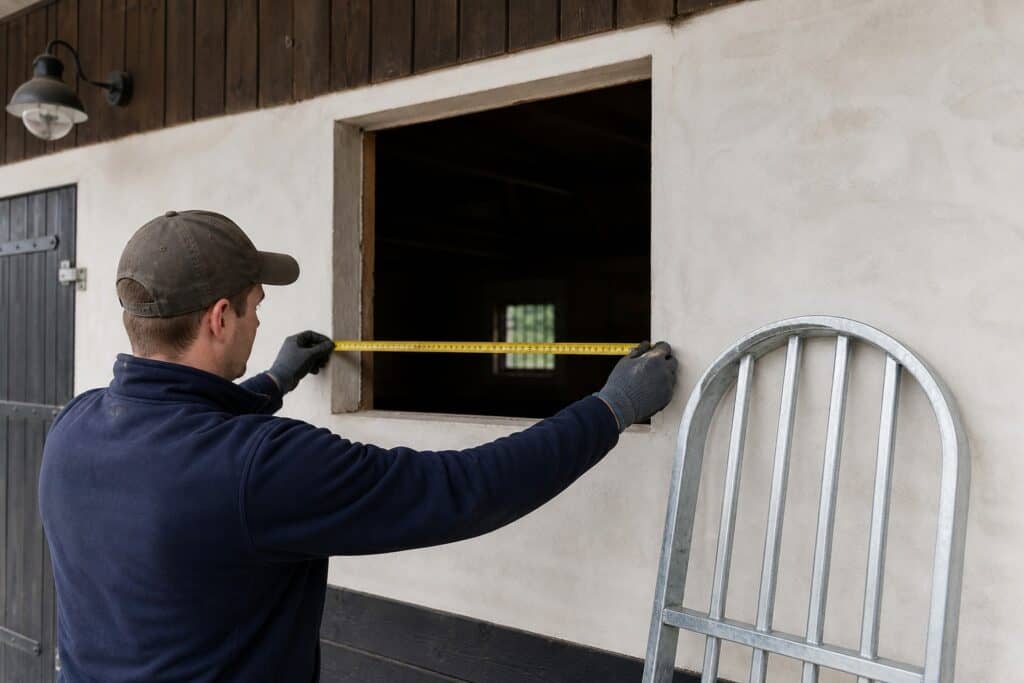

Mät den fria öppningens bredd:
- nära överkanten
- mitt på öppningen
- nära underkanten
Skriv ned alla tre måtten. En äldre muröppning kan vara smalare i överkant än i underkant eller ha ojämna sidor. Det minsta måttet är viktigt, men leverantören behöver även se hur mycket öppningen varierar.
Mät mellan samma referenspunkter varje gång. Om det finns puts, kakel, foder eller en gammal infästning i ena sidan ska det framgå om materialet ska vara kvar eller tas bort.
Mät höjden på minst tre ställen
Mät öppningens höjd:
- vid vänster sida
- i mitten
- vid höger sida
Mät från den planerade underkanten till öppningens överkant. Om fönsterbleck, tröskelsten eller annat material ska bytas måste du ange vilken nivå som är den slutliga.
Vid nybyggnation ska det tydligt framgå om måttet tas från rå öppning eller färdig yta. Puts, fogar och beklädnad kan ändra den fria öppningen.
Kontrollera diagonalerna
Mät från övre vänstra hörnet till nedre högra hörnet. Mät sedan från övre högra hörnet till nedre vänstra hörnet.
Om diagonalerna är lika är öppningen nära rätvinklig. Om de skiljer sig är öppningen skev, även om bredd och höjd verkar korrekta.
Skriv ned båda diagonalerna. Försök inte dölja avvikelsen genom att bara ange det minsta bredd- och höjdmåttet. En tydlig bild av öppningen gör det lättare att planera karm, fog och montage.
Kontrollera om sidor och underlag är raka
En muröppning kan vara böjd eller bukta mellan mätpunkterna. Lägg en rak regel mot sidor, överkant och underkant för att se om ytan ligger i samma plan.
Kontrollera även:
- om sidorna lutar inåt eller utåt
- om överkanten är plan
- om underlaget lutar för vattenavrinning
- om putsen sitter löst
- om hörnen är rundade eller skadade
- om en valvad öppning är symmetrisk
Vid större avvikelser kan öppningen behöva repareras eller justeras innan det nya fönstret monteras.
Mät väggens tjocklek och smygdjup
Väggens tjocklek påverkar placering, infästning, öppningsriktning och hur långt bågen kan röra sig.
Mät väggdjupet på flera ställen och dokumentera vilka material väggen består av, exempelvis:
- tegel
- betong
- lättbetong
- natursten
- träregelvägg
- kombinationer med invändig eller utvändig tilläggsisolering
Om fönstret ska placeras nära fasadlivet eller längre in i smygen ska detta framgå. JABAs öppningsbara stallfönster kan ha olika karmdjup och möjligheter till anpassade gångjärn beroende på modell. Aktuella uppgifter finns på sidan om stallfönster.
Mät höjden från färdigt golv
Fönstrets placering i förhållande till golv och häst är viktig för både funktion och säkerhet.
Mät från färdigt golv till:
- öppningens underkant
- öppningens överkant
- eventuell boxvägg eller inredning framför fönstret
- den nivå där ett skyddsgaller ska börja
Om golvet ännu inte är färdigt behöver du ange den framtida golvhöjden. Ett nytt slitlager, gummimatta eller fall mot en golvbrunn kan förändra den praktiska höjden.
Beskriv även vilken typ av häst som ska vistas närmast fönstret. Hästens räckvidd och fönstrets placering påverkar behovet av galler och hur beslag ska kunna nås.
Kontrollera öppningsriktningen
Markera tydligt vilken sida gångjärnen ska sitta på och åt vilket håll fönstret ska öppnas. Beskriv alltid öppningsriktningen sett från fönstrets gångjärnssida.
Kontrollera den fria ytan för hela bågens rörelse:
- vägg och smyg
- stuprör och fasaddetaljer
- staket och grindar
- boxinredning och galler
- gångvägar
- elinstallationer
- vattenkoppar och annan utrustning
Ett fönster som kan öppnas fullt på en ritning kan i verkligheten kollidera med en ojämn vägg, ett rör eller ett skyddsgaller.
Dokumentera fönsterbleck och vattenavledning
Ta närbilder av underkant, fönsterbleck, fogar och anslutningar. Visa hur regnvatten leds bort från fasaden och om det finns spår av stående vatten eller tidigare läckage.
Notera:
- bleckets bredd och utstick
- lutningen bort från fönstret
- anslutningen vid sidorna
- sprickor eller missfärgning i smygen
- om vatten har trängt in bakom befintlig karm
Ett nytt fönster bör inte monteras ovanpå ett olöst fuktproblem.
Fotografera öppningen systematiskt
Bilder gör måtten lättare att förstå. Ta hellre några tydliga bilder för mycket än en närbild utan sammanhang.
För varje öppning är följande bilder användbara:
- hela väggen från insidan
- hela väggen från utsidan
- öppningen rakt framifrån
- vänster och höger smyg
- överkant och underkant
- fönsterbleck och vattenavledning
- befintliga gångjärn, beslag och infästningar
- eventuella sprickor, rost eller fuktskador
Lägg gärna ett måttband eller en tumstock i bilden, men använd inte fotografiet som enda måttunderlag.
Märk upp flera fönster
Om projektet innehåller flera öppningar ska varje fönster få en tydlig beteckning, exempelvis F01, F02 och F03.
Använd samma beteckning på:
- skiss eller ritning
- måttlista
- fotografier
- offertförfrågan
- eventuell färg- och modelllista
Anta inte att öppningar som ser likadana ut har exakt samma mått. Äldre byggnader kan variera från rum till rum.
Valv och specialformer kräver fler mått
Ett välvt stallfönster behöver beskrivas med mer än total bredd och höjd. Formen kan vara rund, segmentformad, spetsig eller asymmetrisk.
Förbered:
- bredd vid valvets början
- höjd till valvets början på båda sidor
- total höjd i mitten
- flera kontrollmått upp genom valvet
- en mall i full skala om formen är ojämn
Vid en gammal handmurad öppning kan en fysisk mall vara säkrare än att försöka beskriva formen med några få mått.
Dra inte själv av monteringsmåttet
Skicka de faktiska öppningsmåtten och låt leverantör eller montör fastställa karmyttermåttet. Nödvändigt utrymme beror på konstruktion, öppningens rakhet, infästning, fogmaterial och montageprincip.
Ett standardavdrag som fungerar i en ny och rak öppning kan vara olämpligt i en skev stenvägg.
Underlag som bör följa med offertförfrågan
- projektets adress och byggnadstyp
- om det gäller nybyggnation, renovering eller byte
- mått på bredd, höjd och diagonaler
- väggtjocklek och väggmaterial
- höjd från färdigt golv
- önskad modell och öppningsriktning
- behov av härdat glas, isolerglas och skyddsgaller
- önskemål om spröjs, färg och valvad eller rak överkant
- bilder från insidan och utsidan
- uppgift om utrymmet är uppvärmt eller ouppvärmt
- planerad montering och vem som ansvarar för den
Du kan använda JABAs galleri med stallfönster för att ange vilken typ av uttryck och öppningsfunktion du söker.
Vanliga mätfel
- Endast ett bredd- och höjdmått anges.
- Den synliga glasytan mäts i stället för öppningen.
- Diagonalerna kontrolleras inte.
- Färdig golvnivå saknas.
- Väggtjocklek och smygdjup glöms bort.
- Öppningsriktningen beskrivs utan att ange betraktelsesida.
- Fönsterbleck och vattenavledning dokumenteras inte.
- Flera öppningar antas ha samma mått.
- Ett eget standardavdrag görs innan leverantören har bedömt öppningen.
Sammanfattning
Mät stallfönstrets öppning på flera ställen och dokumentera alltid bredd, höjd, diagonaler, väggtjocklek, golvhöjd och öppningsriktning. Komplettera med tydliga bilder från båda sidor.
Skicka de faktiska öppningsmåtten utan att själv bestämma monteringsmånet. Då kan karmyttermått, infästning och montage anpassas till den verkliga byggnaden.
JABA tillverkar stallfönster på specialmått i flera fasta och öppningsbara utföranden. När underlaget är komplett kan du kontakta JABA för offert och rådgivning.
